Khắc Phục 5 Lỗi Phổ Biến Khi Xuất File Từ SketchUp Sang Máy CNC Nesting Mà Dân Thiết Kế Thường Gặp







Trong kỷ nguyên nội thất công nghiệp 4.0, sự kết hợp giữa phần mềm dựng hình 3D SketchUp và hệ thống máy CNC Nesting đã giải phóng hoàn toàn sức lao động cho các kiến trúc sư (KTS) và kỹ sư bổ kỹ thuật. Tuy nhiên, việc chuyển giao dữ liệu từ môi trường bản vẽ số sang máy sản xuất thực tế không phải lúc nào cũng suôn sẻ.







Rất nhiều kỹ sư bổ kỹ thuật, đặc biệt là những người mới làm quen với các plugin hỗ trợ như ABF hay Oneclick Cabinet, thường gặp phải những lỗi hệ thống khiến phôi ván xuất ra bị sai hỏng, lật ngược mặt khoan hoặc mẻ cạnh tại xưởng.







Bài viết này, Nội Thất Lợi Phát sẽ chỉ rõ 5 lỗi phổ biến nhất và cách khắc phục triệt để giúp bạn làm chủ quy trình xuất file CNC Nesting chuẩn nét căng.







Top 5 lỗi phổ biến khi bổ kỹ thuật bằng SketchUp xuất CNC và cách xử lý







1. Lỗi ngược mặt gia công (Lỗi lật mặt phôi)







  • Biểu hiện: Khi mang file ra máy CNC Nesting, máy tiến hành khoan lỗ cam chốt hoặc chạy rãnh rầm rộ nhưng lại thực hiện ở mặt sau (mặt xám ẩn) của tấm ván thay vì mặt trước cần gia công. Hậu quả là tấm phôi bị hư hại hoàn toàn và phải hủy bỏ.
  • Nguyên nhân: Trong SketchUp, một tấm phẳng luôn có hai mặt: Front (mặt trắng) và Back (mặt xám). Các thuật toán của plugin CAM (như ABF, Oneclick) chỉ nhận diện mũi dao CNC tiếp cận từ bề mặt trắng. Nếu bạn lỡ để mặt xám hướng ra phía ngoài, phần mềm sẽ hiểu sai hướng dao.
  • Cách khắc phục: Chuyển góc nhìn màn hình SketchUp sang chế độ hiển thị Monochrome (Đơn sắc). Rà soát toàn bộ hệ thống tủ, nếu thấy bất kỳ tấm ván nào hiển thị màu xám ở vị trí cần khoan/chạy rãnh, hãy click chuột phải chọn "Reverse Faces" hoặc dùng công cụ định hướng mặt của plugin để chuyển tất cả về mặt trắng chuẩn quy ước.







2. Lỗi Component lồng nhau sai cách hoặc dính nét vẽ thừa (Non-Solid Element)







  • Biểu hiện: Phần mềm nesting tự động báo lỗi không thể sắp xếp tấm phôi đó lên sơ đồ cắt, hoặc máy CNC bỏ qua hoàn toàn chi tiết đó khiến hệ tủ bị thiếu cấu kiện khi lắp ráp.
  • Nguyên nhân: Thuật toán máy CNC Nesting chỉ hiểu cấu trúc hình học của một "Solid Component" (Khối đặc hoàn chỉnh). Nếu trong cấu kiện của bạn chứa các nét vẽ thừa, các đường line rời rạc không khép kín, hoặc các Group/Component lồng nhau quá nhiều lớp vô tội vạ, phần mềm sẽ không thể bóc tách diện tích tấm phôi.
  • Cách khắc phục: Mỗi tấm ván bắt buộc phải là một Solid Component duy nhất. Hãy tập thói quen kiểm tra bảng Entity Info trong SketchUp để đảm bảo cấu kiện hiển thị chữ "Solid Component". Sử dụng tính năng "Purge Unused" để làm sạch bản vẽ, xóa bỏ các cấu trúc ẩn trước khi thực hiện xuất file.







3. Lỗi không khấu trừ độ dày chỉ dán cạnh PVC







  • Biểu hiện: Sản phẩm nội thất sau khi dán cạnh hoàn thiện đem đi lắp ráp bị kích thước quá khổ, các hệ cánh tủ bị cấn vào nhau, ngăn kéo không thể đút vừa vào lọt lòng thùng tủ.
  • Nguyên nhân: Ván công nghiệp sau khi cắt phôi thô sẽ được dán chỉ cạnh PVC (độ dày phổ biến từ 0.5mm, 1mm đến 2mm). Nếu người bổ kỹ thuật gán biên dán cạnh nhưng quên chọn tính năng tự động khấu trừ, phôi cắt ra sẽ bị cộng thêm độ dày của lớp chỉ dán này.
  • Cách khắc phục: Trên các thanh công cụ bổ kỹ thuật, khi khai báo dán chỉ (Edge Banding), hãy tích chọn vào ô lệnh "Trừ độ dày chỉ dán cạnh" (Deduct edge banding thickness). Phần mềm sẽ tự động bóp nhỏ phôi thô lại đúng bằng khoảng hụt của chỉ dán cạnh, đảm bảo kích thước hoàn thiện khít khao 100%.







Lỗi lật mặt phôi và khấu trừ chỉ dán cạnh khi xuất file SketchUp sang CNC

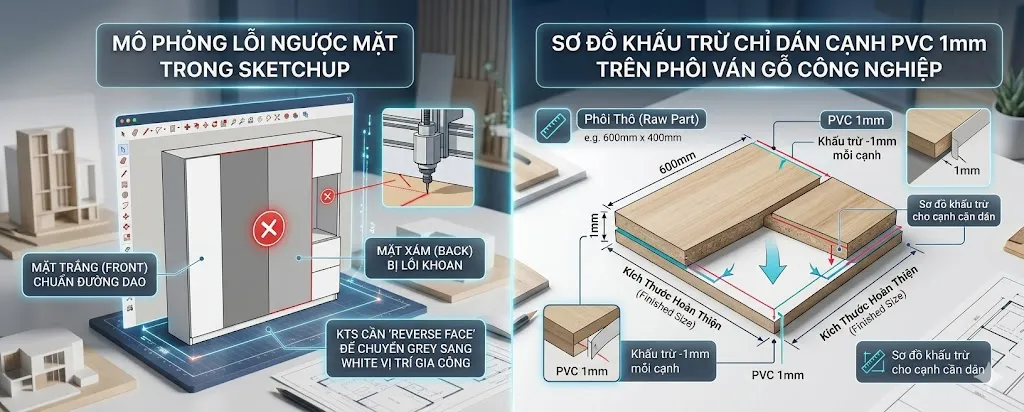

Hình ảnh đồ họa mô phỏng lỗi ngược mặt trong SketchUp (quy tắc mặt trắng - mặt xám) và sơ đồ khấu trừ chỉ dán cạnh PVC 1mm trên phôi ván gỗ công nghiệp để KTS dễ hình dung.







4. Lỗi sai hướng vân gỗ (Lỗi xoay phôi tự động)







  • Biểu hiện: Hệ tủ áo hoặc tủ bếp sử dụng ván phủ Melamine vân gỗ sau khi lắp ráp có các tấm cánh chạy vân dọc, nhưng tấm hồi tủ lại bị chạy vân ngang ngổn ngang, làm mất hoàn toàn giá trị thẩm mỹ của công trình.
  • Nguyên nhân: Khi chạy tính năng Nesting (xếp ván), phần mềm luôn ưu tiên thuật toán xoay phôi để làm sao xếp được nhiều chi tiết nhất lên một tấm ván nhằm tiết kiệm vật tư. Nếu thiết kế không khóa chiều vân, phần mềm sẽ tự động xoay ngang dọc các tấm phôi bất kỳ.
  • Cách khắc phục: Đối với tất cả cấu kiện của các dòng ván có thớ vân (vân gỗ, vân vải, vân giả đá), kỹ sư bổ kỹ thuật bắt buộc phải dùng công cụ "Định hướng vân" (Set Grain Direction) của plugin để cố định hướng thớ theo ý đồ kiến trúc. Khóa thớ vân sẽ ép phần mềm nesting luôn giữ nguyên chiều phôi khi sắp xếp.







5. Lỗi trùng lặp hoặc va chạm đường dao cắt (Overlap Nesting)







  • Biểu hiện: Khi máy CNC vận hành cắt ván, mũi dao chạy lặp lại một đường cắt nhiều lần gây cháy cạnh ván, gãy mũi dao hoặc nghiêm trọng hơn là đường cắt của chi tiết này lấn sang cắt đứt vào thân của chi tiết bên cạnh.
  • Nguyên nhân: Do người vẽ copy đè các Component lên nhau tại cùng một tọa độ, hoặc đặt khoảng cách giữa các chi tiết khi xếp ván (Part Spacing) nhỏ hơn đường kính của mũi dao cắt thực tế (thường là mũi 4mm hoặc 6mm).
  • Cách khắc phục: Luôn kiểm tra kỹ khoảng cách an toàn giữa các phôi ván khi thiết lập nesting (Part Spacing tối thiểu nên để từ 6mm đến 10mm tùy đường kính dao). Chạy tính năng mô phỏng đường dao (Simulation) ngay trên máy tính để rà soát lỗi va chạm trước khi xuất file G-code cuối cùng chuyển ra xưởng.







Quy trình 4 bước kiểm tra file SketchUp "Thần Tốc" trước khi chuyển xuống xưởng sản xuất







Để hạn chế tối đa các rủi ro hư hỏng vật tư và không làm gián đoạn tiến độ thi công, các KTS và kỹ sư nên áp dụng quy trình kiểm tra nhanh 4 bước dưới đây trước khi gửi file cho xưởng gia công:







  • Bước 1: Kiểm tra khối đặc (Solid): Dùng các plugin kiểm tra lỗi solid để quét toàn bộ model, đảm bảo không còn nét vẽ thừa hay group rác.
  • Bước 2: Quét màu Monochrome: Bật chế độ đơn sắc xem toàn bộ bề mặt cần đục lỗ, chạy rãnh hậu có đồng nhất hiển thị mặt trắng hay chưa.
  • Bước 3: Rà soát tem nhãn mã QR: Chạy thử tính năng xuất nhãn để kiểm tra xem thông tin tên cấu kiện, kích thước và ký hiệu dán cạnh đã hiển thị tường minh, dễ hiểu cho thợ ráp hàng chưa.
  • Bước 4: Nesting mô phỏng: Xem trước sơ đồ xếp ván trên máy để ước tính lượng ván tiêu hao và phát hiện sớm các lỗi chồng lấn phôi.







Kỹ sư kiểm tra sơ đồ xếp ván nesting nội thất gỗ công nghiệp

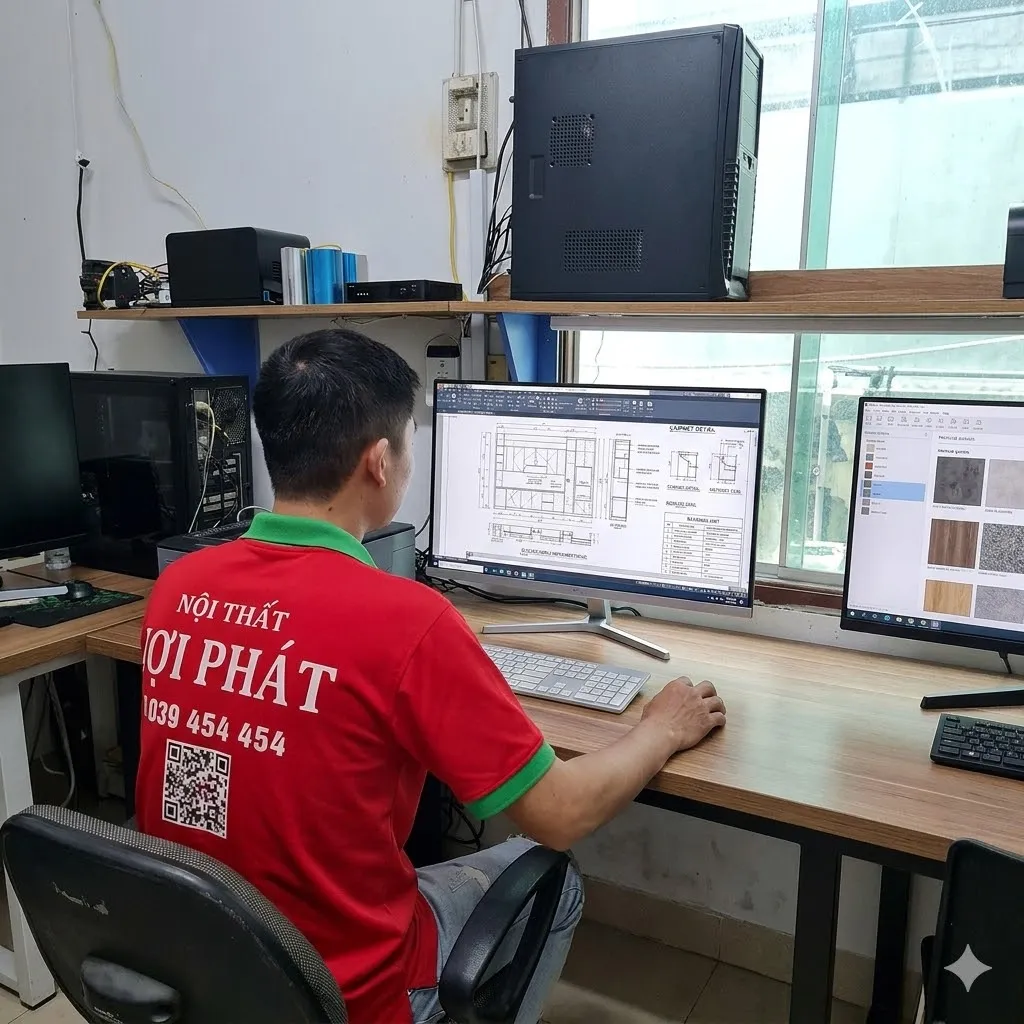

Ảnh chụp kỹ sư bổ kỹ thuật đang thao tác kiểm tra sơ đồ xếp ván Nesting trên màn hình máy tính
