Bản Vẽ CAD Vách Ngăn Vệ Sinh Compact HPL Tiêu Chuẩn Cho Các Công Trình Công Cộng
Trong giai đoạn thiết kế và lập hồ sơ thi công cho các công trình công cộng như tòa nhà văn phòng, trung tâm thương mại, trường học hay bệnh viện, hệ thống vách ngăn vệ sinh luôn là một hạng mục quan trọng đòi hỏi sự chuẩn xác cao. Một bản vẽ CAD vách ngăn vệ sinh hoàn chỉnh, đúng tiêu chuẩn kỹ thuật không chỉ giúp kiến trúc sư dễ dàng tích hợp vào tổng thể mặt bằng mà còn giúp bóc tách khối lượng vật tư chính xác, tránh hao hụt và tranh chấp khi nghiệm thu.
Bài viết dưới đây Nội thất Lợi Phát sẽ chia sẻ các thông số cốt lõi cần có trong bản vẽ chi tiết vách ngăn Compact HPL tiêu chuẩn và cách tối ưu hóa bản vẽ kỹ thuật để đạt hiệu quả kinh tế cao nhất cho dự án.
Tại sao bản vẽ CAD vách ngăn vệ sinh lại cực kỳ quan trọng?
Đối với các dự án lớn, bản vẽ AutoCAD (file .dwg) của hạng mục vách ngăn Compact HPL đóng vai trò quyết định đến tiến độ và chất lượng nhờ các yếu tố:
- Định hình không gian chuẩn xác: Xác định rõ ràng vị trí phân khu, khoảng cách giữa các buồng, hướng mở cửa (vào trong hay ra ngoài) để không bị va chạm với hệ thống chậu rửa hay thiết bị vệ sinh.
- Đồng bộ với hệ phụ kiện: Bản vẽ chi tiết (Detail) giúp thợ lắp đặt định vị chính xác vị trí bắt ke góc, bản lề trọng lực, chân vách và thanh nhôm định hình giữ vách.
- Cơ sở pháp lý nghiệm thu: Bản vẽ CAD được phê duyệt là tiếng nói chung giữa chủ đầu tư, tư vấn giám sát và nhà thầu thi công, đảm bảo sản phẩm hoàn thiện "đúng thiết kế, đúng tiến độ, đúng giá trị"
Các thông số kỹ thuật bắt buộc phải có trong file CAD tiêu chuẩn
Một hồ sơ bản vẽ kỹ thuật vách ngăn vệ sinh Compact HPL công cộng đầy đủ phải thể hiện rõ 3 mặt cắt chính:
1. Bản vẽ mặt bằng tổng thể
- Hiển thị tổng số lượng buồng vệ sinh trong một phân khu.
- Chiều rộng tim bệt (Buồng tiêu chuẩn): Thường để từ 900mm đến 1000mm để người sử dụng có không gian xoay xở thoải mái.
- Chiều sâu buồng: Dao động từ 1500 mm đến 1530 mm (Thông số vàng để khớp với khổ tấm Compact phôi trung 1525mm - 1830mm giúp tối ưu chi phí vật tư).
H3: 2. Bản vẽ mặt đứng hệ vách
- Chiều cao tổng thể từ sàn: Đạt chuẩn 1970mm hoặc 2000mm.
- Khoảng chừa chân vách (Khoảng hở sàn): Thiết kế từ 100mm đến 150mm. Khoảng hở này giúp gió lưu thông tự nhiên, giữ nhà vệ sinh luôn khô ráo và ngăn chân vách tiếp xúc với nước khi cọ rửa sàn.
- Kích thước cánh cửa: Rộng từ 600mm đến 610mm.
- Tấm bạo đỉnh (Thanh kết cấu trên): Cao từ 150mm - 200mm để giữ cố định toàn bộ hệ thống vách không bị rung lắc khi đóng mở cửa liên tục.
H3: 3. Bản vẽ chi tiết liên kết
- Bản vẽ phóng to (Scale lớn) các điểm nút giao kỹ thuật: liên kết giữa tấm vách phân chia với tường bằng ke góc, liên kết chân vách xuống sàn bê tông, và mặt cắt thanh nhôm u nóc ôm đỉnh tấm Compact.

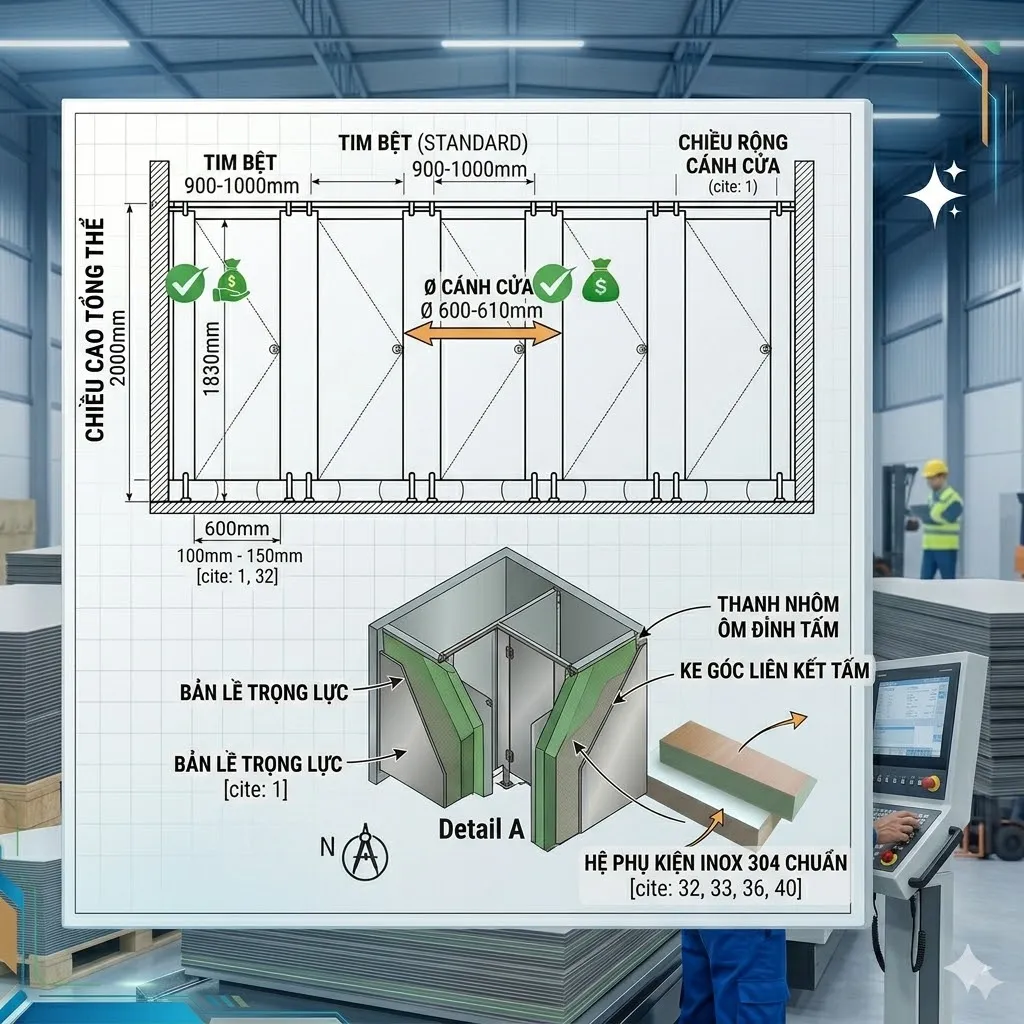

Bản vẽ kỹ thuật 2D/3D mặt đứng và mặt cắt góc của một buồng vệ sinh tiêu chuẩn, thể hiện rõ các đường kích thước đường kính cánh cửa và chiều cao chân vách.
Kinh nghiệm tối ưu hóa bản vẽ CAD để hạ giá thành gói thầu
Nếu chỉ vẽ theo cảm tính mà không hiểu về quy cách sản xuất gỗ công nghiệp hay tấm Compact HPL lõi đặc, bản vẽ của bạn có thể làm tăng chi phí vật tư lên tới 30%. Dưới đây là bí quyết từ xưởng sản xuất Lợi Phát.
- Thiết kế bo tròn theo khổ tấm phôi: Tấm Compact HPL nhập khẩu có các kích thước cố định như 1220mm x 1830mm, 1525mm x 1830mm và 1830mm x 2440mm. Hãy tính toán sao cho tổng kích thước các cấu kiện khi xếp cạnh nhau vừa khít với khổ ván, giảm thiểu tối đa phần layout thừa bị vứt bỏ.
- Tính toán độ dày lưỡi dao cắt CNC: Trong bản vẽ CAD bóc tách chi tiết, hãy lưu ý mỗi đường cắt trên máy CNC tự động sẽ làm tiêu hao khoảng 3mm độ dày của tấm ván.
- Lưu ý độ phẳng và dốc của sàn: Bản vẽ thiết kế luôn hoàn hảo, nhưng thực tế sàn nhà vệ sinh luôn có độ dốc thu nước về phễu thoát sàn. Vì vậy, trong bản vẽ cần sử dụng hệ chân vách inox có ren tăng giảm độ cao linh hoạt (từ 10mm} - 15mm để xử lý cao độ thực tế khi lắp đặt.

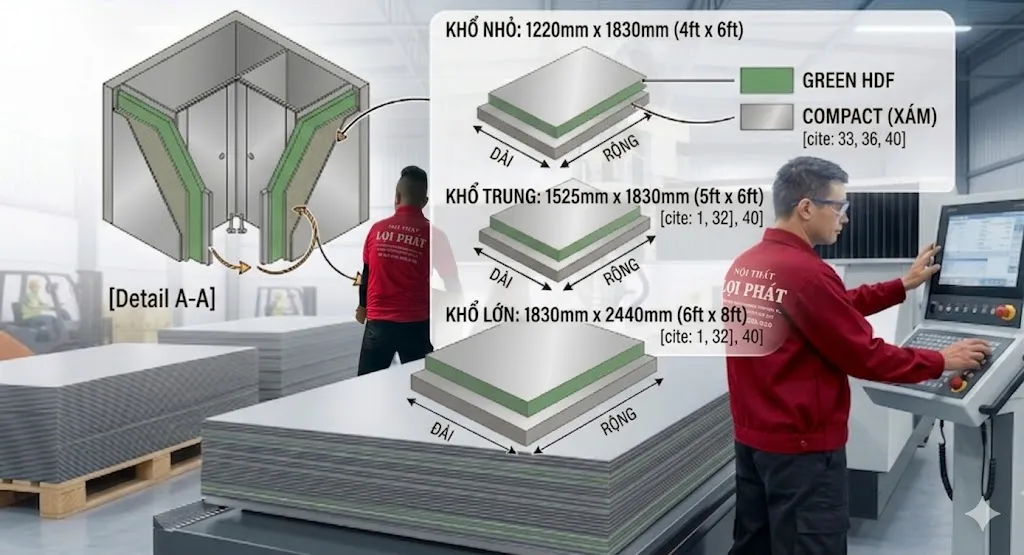

Sơ đồ đồ họa các khổ tấm Compact HPL nguyên bản (nhỏ, trung, lớn) không logo để kiến trúc sư dễ dàng hình dung và lên phương án xếp layout bổ máy.
H2: Quy trình phối hợp triển khai từ bản vẽ CAD ra thực tế công trình
Để một hệ thống vách ngăn vệ sinh đạt độ bền từ 10 - 20 năm tại các khu vực công cộng, quy trình từ bản vẽ đến thực địa tại Nội thất Lợi Phát luôn được kiểm soát nghiêm ngặt theo các bước
- Bước 1: Tiếp nhận bản vẽ CAD kiến trúc ban đầu từ chủ đầu tư hoặc nhà thầu chính.
- Bước 2: Kỹ thuật viên của Lợi Phát trực tiếp đến công trình đo đạc thực tế (khảo sát cao độ sàn, độ thẳng của tường gạch) để hiệu chỉnh lại file CAD Shopdrawing
- Bước 3: Chốt bản vẽ sản xuất cuối cùng, lập trình file định dạng để nạp thẳng vào hệ thống máy cắt CNC tự động hóa tại xưởng rộng hơn 1.000 m²
- Bước 4: Mỗi tấm vách sau khi cắt mượt mà, bo góc chuẩn xác sẽ được dán mã QR riêng để theo dõi tiến độ lắp đặt và kích hoạt bảo hành điện tử sau này

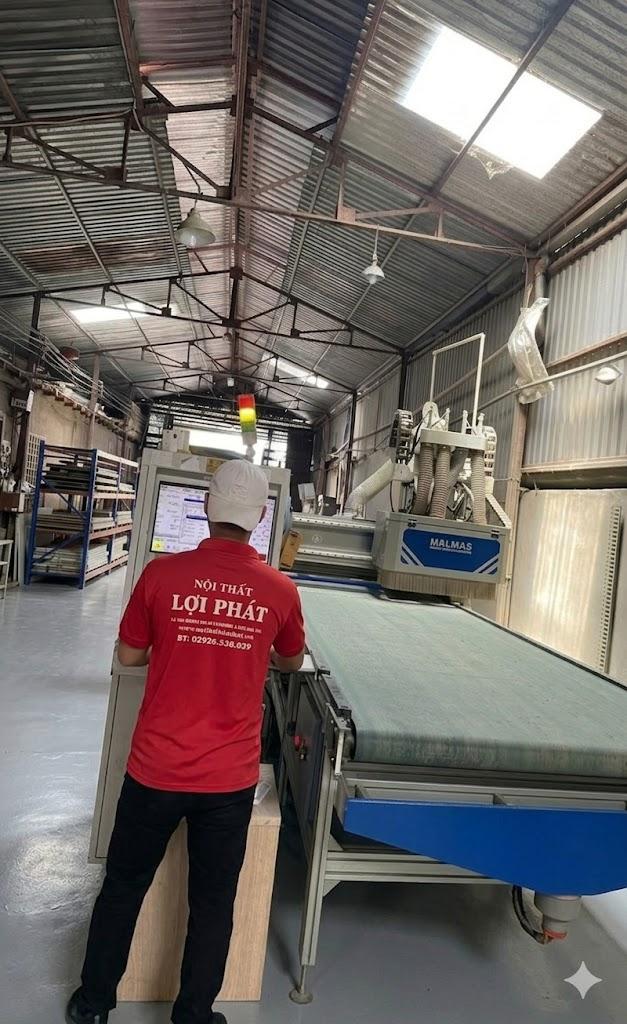

Hình ảnh kỹ thuật viên đang vận hành máy cắt vách ngăn Compact HPL trên hệ thống máy CNC tự động hóa tại xưởng, thể hiện độ chuẩn xác và mượt mà của đường cắt gỗ
H2: Kết luận và Tải file bản vẽ CAD mẫu (.DWG)
Việc làm chủ các thông số trên bản vẽ CAD vách ngăn vệ sinh tiêu chuẩn là bước đệm vững chắc giúp công trình của bạn đạt điểm tối đa về cả thẩm mỹ, công năng lẫn bài toán kinh tế, tránh việc phải bù lỗ chi phí vì hao hụt vật tư không đáng có.
Nếu bạn đang tìm kiếm một đơn vị đồng hành uy tín có năng lực biến các bản vẽ trên giấy thành những công trình thực tế sắc nét, bền bỉ với mức giá cạnh tranh nhất ngay tại miền Tây, hãy tham khảo ngay dịch vụ trọng gói của chúng tôi tại: Dịch vụ thi công vách ngăn nhà vệ sinh tại Cần Thơ trọn gói giá xưởng.
Nội thất Lợi Phát hỗ trợ cung cấp và tặng miễn phí thư viện file CAD (.dwg) bổ chi tiết hệ vách ngăn vệ sinh Compact HPL chuẩn cho các đơn vị thiết kế, nhà thầu công trình. Hãy để lại email hoặc liên hệ hotline 0939 454 454 để nhận file link tải tốc độ cao ngay hôm nay!
