Kích Thước Tiêu Chuẩn Vách Ngăn Vệ Sinh Là Bao Nhiêu Để Tối Ưu Chi Phí Vật Tư, Tránh Hao Hụt?
Trong quy trình thiết kế và thi công nhà vệ sinh công cộng cho văn phòng, trường học hay trung tâm thương mại, bản vẽ kỹ thuật không chỉ cần đáp ứng công năng sử dụng mà còn phải tính toán đến bài toán kinh tế. Một sai lầm rất phổ biến của các kiến trúc sư mới vào nghề là đưa ra những thông số kích thước vách ngăn theo sở thích ngẫu nhiên, dẫn đến việc khi cắt xẻ tấm vật liệu bị dư thừa, hao hụt rất lớn.
Vậy kích thước tiêu chuẩn vách ngăn vệ sinh là bao nhiêu? Làm thế nào để áp dụng các thông số này vào bản vẽ nhằm tận dụng tối đa khổ ván nguyên bản, từ đó tối ưu chi phí vật tư xuống mức thấp nhất? Hãy cùng Nội thất Lợi Phát tìm câu trả lời chi tiết ngay dưới đây
Khổ tấm vật liệu Compact HPL tiêu chuẩn trên thị trường hiện nay
Để thiết kế kích thước vách ngăn không bị hao hụt, trước tiên bạn bắt buộc phải biết rõ các kích thước "khổ phôi" nguyên bản của tấm Compact HPL (độ dày 12mm hoặc 18mm) được sản xuất từ nhà máy.
Hiện nay tại Việt Nam, các tấm Compact HPL phổ biến nhất có 3 kích thước tiêu chuẩn sau:
- Khổ nhỏ: 1220 mm x 1830 mm
- Khổ trung: 1525 mm x 1830{mm
- Khổ lớn: 1830 mm} x 2440 mm
Nguyên lý tối ưu chi phí rất đơn giản: Kích thước của các tấm vách chia, cánh cửa, tấm bạo trên bản vẽ thiết kế càng vuông vắn và vừa vặn khi ghép vào các khổ phôi trên, lượng gỗ thừa phải vứt đi càng ít, giá thành trên mỗi m^2 hoàn thiện sẽ càng rẻ.

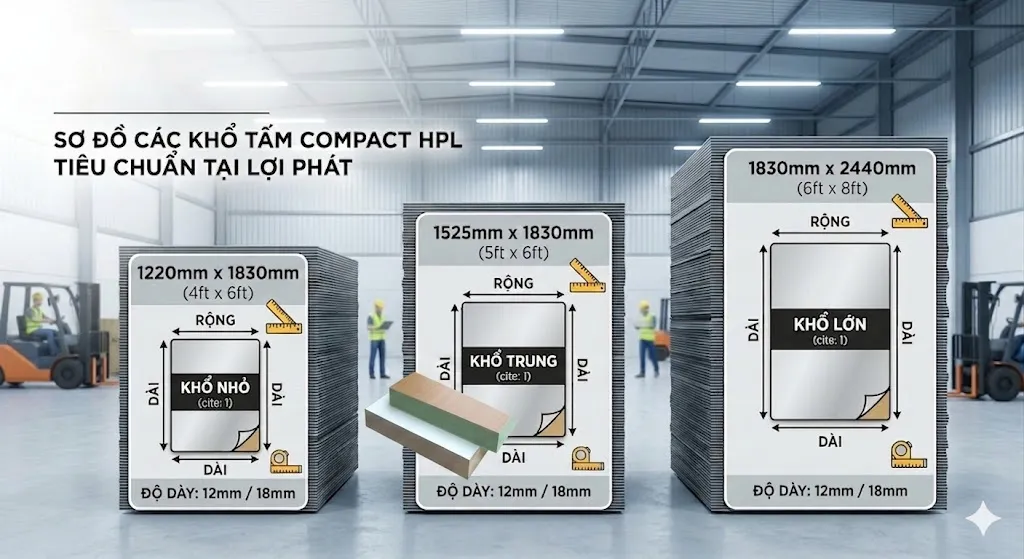

Ảnh sơ đồ đồ họa hoặc ảnh các khổ tấm Compact HPL nguyên bản, có ghi chú rõ ràng các thông số kích thước rộng x dài.
Kích thước tiêu chuẩn vách ngăn vệ sinh cho người trưởng thành
Dựa trên các khổ phôi từ nhà máy kết hợp với nhân trắc học của người Việt Nam, dưới đây là hệ kích thước tiêu chuẩn được các chuyên gia khuyên dùng để vừa đảm bảo không gian sử dụng thoải mái, vừa tiết kiệm vật tư nhất:
Chiều cao tiêu chuẩn tổng thể (Tính từ mặt sàn)
Chiều cao tổng thể của một hệ thống vách ngăn vệ sinh tiêu chuẩn luôn là 1970 mm hoặc 2000 mm. Kết cấu này bao gồm:
- Chân vách ngăn (Inox cao cấp): Cao từ 100 mm đến 150 mm (Mục đích giúp nhà vệ sinh thông thoáng, dễ lau chùi sàn và tránh chân vách bị ngâm nước).
- Độ cao của tấm vách: Thường là 1830 mm. (Con số này khớp hoàn toàn với chiều dài/chiều rộng của khổ phôi 1220 mm, 1830 mm hoặc 1525 mm , 1830}, giúp xưởng cắt một đường thẳng là lấy được vách, tỷ lệ hao hụt bằng 0%).
H3: 2. Kích thước tiêu chuẩn của Cánh cửa (Door)
- Chiều rộng: Thường dao động từ 600 mm đến 610 mm. Độ rộng này vừa đủ để một người trưởng thành đi ra đi vào thoải mái và không làm cánh cửa quá nặng, gây xệ bản lề sau này.
- Nếu chia cánh cửa có độ rộng 610 mm, một khổ ván 1220 mm sẽ được cắt đôi hoàn hảo thành 2 cánh cửa không dư một milimet nào.
H3: 3. Kích thước tiêu chuẩn của Tấm vách ngăn phân chia
- Chiều sâu: Thường dao động từ 1500 mm đến 1530 mm.
- Kích thước 1530 mm cực kỳ tối ưu khi ứng dụng khổ phôi 1525 mms 1830 mm
H3: 4. Kích thước tiêu chuẩn của Tấm bạo mặt tiền
- Tấm bạo giữa: Rộng khoảng 300 mm - 400 mm
- Tạo bạo góc (bạo tường): Rộng khoảng 150 mm - 200 mm

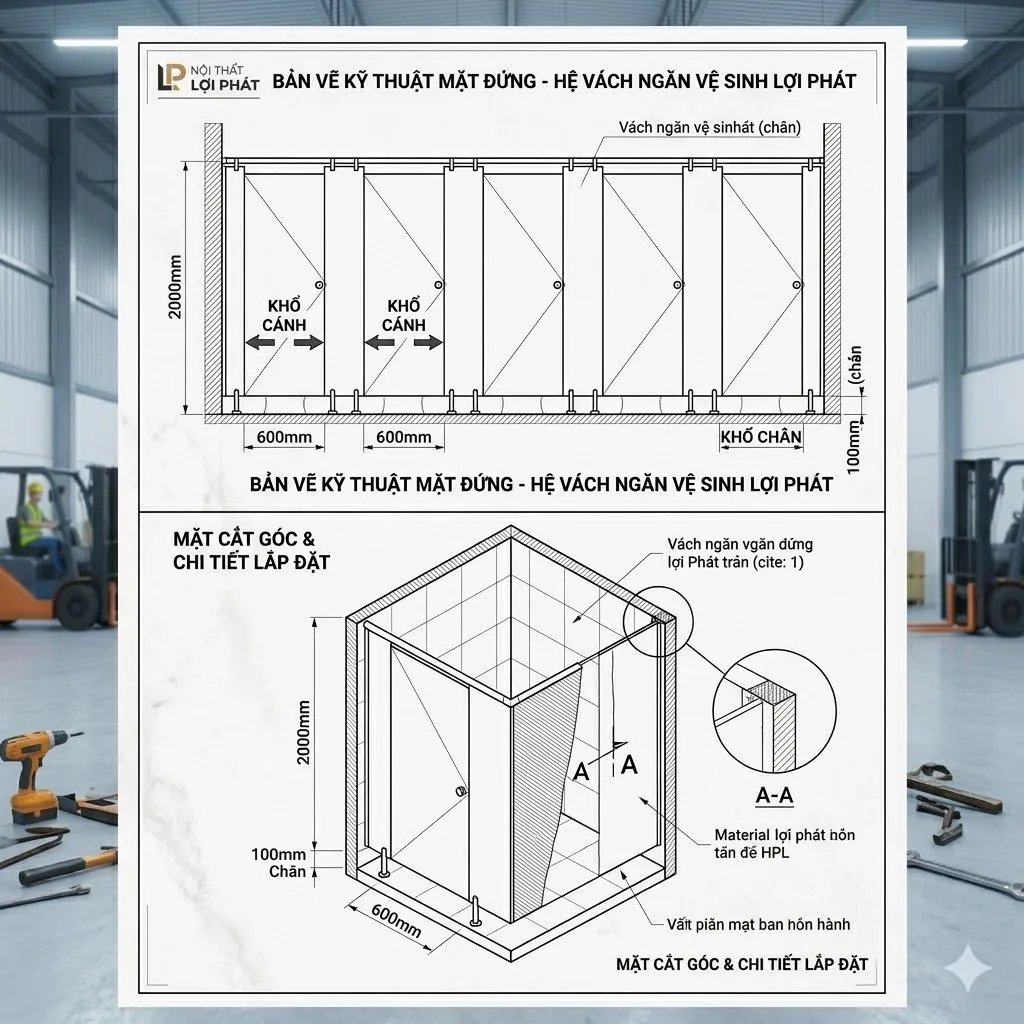

Ảnh bản vẽ kỹ thuật 2D/3D mặt đứng và mặt cắt góc của một buồng vệ sinh tiêu chuẩn, có đường kích thước (Dimension) chỉ rõ cao 2000mm, rộng cánh 600mm, chân 100mm.
H2: Bảng tổng hợp kích thước vách ngăn vệ sinh tối ưu chi phí
| Hạng mục chi tiết | Kích thước phổ thông (mm) | Kích thước tối ưu vật tư (mm) | Ghi chú từ chuyên gia sản xuất |
| Chiều cao tổng thể | 1900 – 2100 | 1970 – 2000 | Đã bao gồm chân vách cao 100-150mm |
| Chiều rộng cánh cửa | 550 – 700 | 600 – 610 | Tận dụng tối đa lõi ván khổ Rộng 1220mm |
| Chiều sâu buồng | 1350 – 1600 | 1500 – 1530 | Ăn khớp tuyệt đối với khổ ván 1525mm |
| Chiều rộng buồng | 800 – 1000 | 900 | Khoảng cách lý tưởng cho người sử dụng |
H2: Bí quyết thiết kế tránh hao hụt và "bù lỗ" chi phí vật tư
Nếu bản vẽ thiết kế vượt ra khỏi các cung kích thước tiêu chuẩn trên, dù chỉ là 5cm - 10cm, giá thành thi công có thể bị đẩy lên từ 20% đến 35% do đơn vị thi công phải dùng một tấm ván khổ lớn hơn chỉ để cắt lấy một dải nhỏ, phần còn lại trở thành phế liệu.
Để tránh bẫy hao hụt này, hãy áp dụng các mẹo sau:
- Thiết kế lùi hoặc tiến thông số về mốc tiêu chuẩn: Nếu tính toán chiều sâu buồng vệ sinh là 1600mm, hãy cân nhắc điều chỉnh lại thành 1520mm nếu không gian cho phép. Việc giảm 8 cm này giúp bạn tiết kiệm được tiền mua cả một khổ ván lớn hơn.
- Tính toán mạch cắt của lưỡi cưa: Khi cắt ván bằng máy CNC, mỗi đường cắt của lưỡi dao sẽ làm hao hụt khoảng 3mm - 4mm độ dày ván. Do đó, khi cộng tổng kích thước các tấm trên một khổ ván, xưởng sản xuất luôn phải trừ hao đi mạch cắt này.
- Hỏi ý kiến đơn vị sản xuất trước khi chốt bản vẽ: Đừng ngần ngại gửi bản vẽ phác thảo cho các đơn vị có nhà xưởng lớn để họ tư vấn bóc tách cấu trúc tấm. Bằng kinh nghiệm thực tế, họ sẽ chỉ cho bạn cách sửa thông số thông minh nhất.

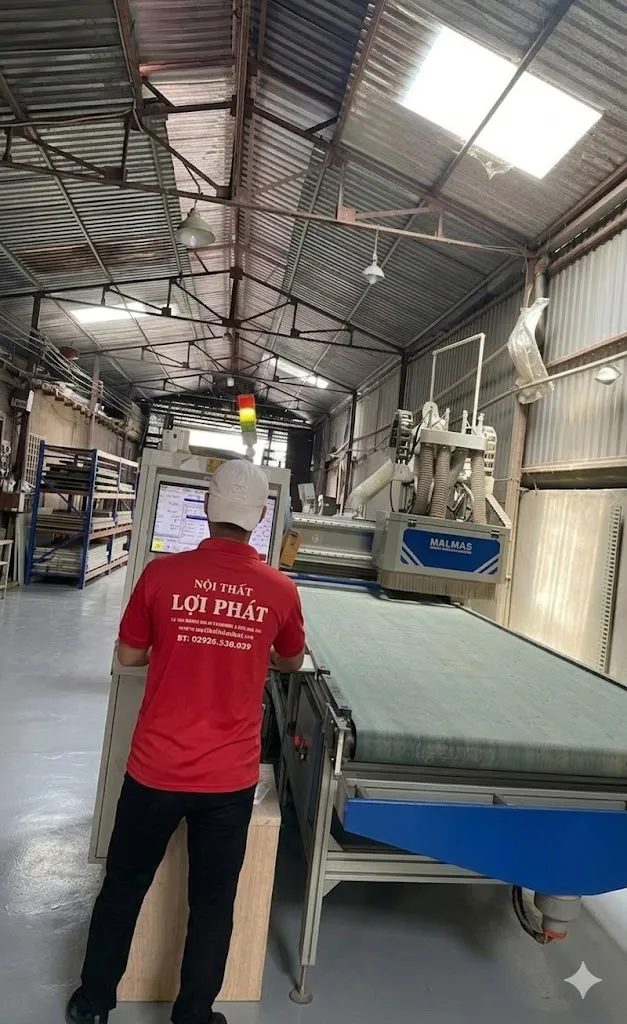

Hình ảnh kỹ thuật viên đang vận hành máy cắt vách ngăn Compact HPL trên hệ thống máy CNC tự động hóa tại xưởng, các đường cắt mượt mà chuẩn xác.
Kết luận
Nắm rõ kích thước tiêu chuẩn vách ngăn vệ sinh không chỉ giúp bạn có được một không gian kiến trúc hài hòa, đúng công năng mà còn là chìa khóa vàng để tối ưu chi phí vật tư, nâng cao năng lực cạnh tranh cho gói thầu của mình.
Nếu bạn muốn tìm hiểu kỹ hơn về việc làm sao để chọn đúng chủng loại vật liệu Compact chuẩn 100% không lo hàng nhái, hãy đón đọc bài viết cốt lõi của chúng tôi: Cách phân biệt tấm Compact HPL loại 1 và hàng giả chống ẩm kém chất lượng và Dịch vụ lắp đặt vách ngăn nhà vệ sinh HPL tại Cần Thơ để trở thành một chuyên gia sành sỏi trong ngành nội thất!
Nếu anh/chị đang có mặt bằng và bản vẽ cần bóc tách khối lượng, tối ưu kích thước để có báo giá xuất xưởng tốt nhất, hãy liên hệ ngay với Nội thất Lợi Phát để được hỗ trợ kỹ thuật miễn phí tận tâm!
